Провода изолированные

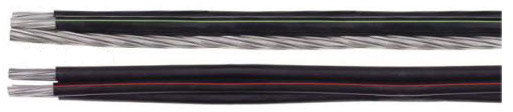

Провод, кабель СИП-1, СИП-2, СИП-3, СИП-4 самонесущий изолированный и защищенный для воздушных линий электропередач
КОДЫ ОКП
35 5332 07 - СИП -1
35 5332 09 - СИП - 2
35 5522 01 - СИП - 3
35 5332 17 - СИП - 4
Область применения СИП-1, СИП-2, СИП-3, СИП-4
провод СИП -1 и -2 предназначены для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0.6/1 кВ включительно номинальной частотой 50 ГЦ;
провод СИП-3 - для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ (для сетей на 35 кВ) номинальной частотой 50 Гц;
провод СИП-4 - для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0.6/1 кВ включительно номинальной частотой 50 Гц;
СИП-1 используется в атмосфере воздуха типов I и II по ГОСТ 15150-69, СИП-2 и СИП-3, СИП-4 - в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Технические характеристики СИП-1, СИП-2, СИП-3, СИП-4
Рабочее напряжение для СИП 1, СИП 2, СИП 4, кВ 0.6/1
Рабочее напряжение для СИП-3, кВ 20/35
Температура окружающей среды при эксплуатации провода, °С от -60 до +50
Монтаж производится при температуре, °С не ниже -20
Минимально допустимый радиус изгиба при прокладке:
для СИП-1, СИП-2, диам. кабеля 7,5
для СИП-3, СИП-4, диам. кабеля 10
Конструкция СИП-1, СИП-2, СИП-3, СИП-4
Жила - алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная.
Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция - нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена
Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.
Жила - алюминиевая (для СИП-3 из алюминиевого сплава), круглой формы, многопроволочная уплотненная.
Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция - нулевая несущая жила и защитная изоляция защищенных проводов выполняется из светостабилизированного сшитого полиэтилена.
Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление.
Расчетные значения индуктивного сопротивления изолированных проводов:
Маркоразмер провода | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом | |
Основных жил | Нулевой несущей жилы | |
СИП-1 | ||
купить СИП-1 3х16+1х25 | 0,0853 | 0,0634 |
купить СИП-1 3х25+1х35 | 0,0816 | 0,0615 |
купить СИП-1 3х35+1х50 | 0,0791 | 0,0600 |
купить СИП-1 3х50+1х50 | 0,0782 | 0,0604 |
купить СИП-1 3х50+1х70 | 0,0790 | 0,0599 |
купить СИП-1 3х70+1х70 | 0,0774 | 0,0600 |
купить СИП-1 3х70+1х95 | 0,0781 | 0,0595 |
купить СИП-1 3х95+1х70 | 0,0746 | 0,0595 |
купить СИП-1 3х95+1х95 | 0,0753 | 0,0587 |
купить СИП-1 3х120+1х95 | 0,0735 | 0,0584 |
купить СИП-1 3х150+1х95 | 0,0719 | 0,0582 |
купить СИП-1 3х185+1х95 | 0,0711 | 0,0590 |
купить СИП-1 3х240+1х95 | 0,0692 | 0,0593 |
СИП-2 | ||
купить СИП-2 3х16+1х25 | 0,0865 | 0,0739 |
купить СИП-2 3х25+1х35 | 0,0827 | 0,0703 |
купить СИП-2 3х35+1х50 | 0,0802 | 0,0691 |
купить СИП-2 3х50+1х50 | 0,0794 | 0,0687 |
купить СИП-2 3х50+1х70 | 0,0799 | 0,0685 |
купить СИП-2 3х70+1х70 | 0,0785 | 0,0679 |
купить СИП-2 3х70+1х95 | 0,0789 | 0,0669 |
купить СИП-2 3х95+1х70 | 0,0758 | 0,0669 |
купить СИП-2 3х95+1х95 | 0,0762 | 0,0656 |
купить СИП-2 3х120+1х95 | 0,0745 | 0,0650 |
купить СИП-2 3х150+1х95 | 0,0730 | 0,0647 |
купить СИП-2 3х185+1х95 | 0,0723 | 0,0649 |
купить СИП-2 3х240+1х95 | 0,0705 | 0,0647 |
СИП-4 | ||
купить СИП-4 2х16 | 0,0754 | - |
купить СИП-4 2х25 | 0,0717 | - |
купить СИП-4 4х16 | 0,0821 | 0,0643 |
купить СИП-4 4х25 | 0,0784 | 0,0621 |
Марка и номинальное напряжение провода |
Номинальный наружный диаметр, мм |
Расчетный наружный диаметр провода, мм |
Расчетная масса 1 км провода, кг |
купить СИП-1-0,6/1 | 1х16+1х25 | 15 | 135 |
3х16+1х25 | 22 | 270 | |
3х25+1х35 | 26 | 390 | |
3х35 | 30 | 530 | |
3х50+1х50 | 32 | 685 | |
3х50+1х70 | 35 | 740 | |
3х70+1х70 | 37 | 930 | |
3х70+1х90 | 41 | 990 | |
3х95+1х70 | 41 | 1190 | |
3х95+1х95 | 43 | 1255 | |
3х120+1х95 | 46 | 1480 | |
3х150+1х95 | 48 | 1715 | |
3х185+1х95 | 52 | 2330 | |
3х240+1х95 | 56 | 2895 | |
купить СИП-2-0,6/1 | 3х16+1х25 | 24 | 308 |
3х16+1х54,6 | 28 | 427 | |
3х25+1х35 | 27 | 424 | |
3х25+1х54,6 | 30 | 512 | |
3х35+1х50 | 31 | 571 | |
3х35+1х54,6 | 32 | 606 | |
3х50+1х50 | 34 | 727 | |
3х50+1х54,6 | 35 | 762 | |
3х50+1х70 | 36 | 798 | |
3х70+1х54,6 | 39 | 973 | |
3х70+1х70 | 40 | 1010 | |
3х70+1х95 | 41 | 1087 | |
3х95+1х70 | 43 | 1240 | |
3х95+1х95 | 45 | 1319 | |
3х120+1х95 | 48 | 1553 | |
3х150+1х95 | 50 | 1787 | |
3х185+1х95 | 55 | 2403 | |
3х240+1х95 | 60 | 2968 | |
купить СИП-3-20 | 1х35 | 12 | 165 |
1х50 | 13 | 215 | |
1х70 | 15 | 282 | |
1х95 | 16 | 364 | |
1х120 | 18 | 445 | |
1х150 | 19 | 540 | |
1х185 | 21 | 722 | |
1х240 | 24 | 950 | |
купить СИП-3-35 | 1х35 | 14 | 209 |
1х50 | 16 | 263 | |
1х70 | 17 | 334 | |
1х95 | 19 | 421 | |
1х120 | 20 | 518 | |
1х150 | 22 | 618 | |
1х185 | 24 | 808 | |
1х240 | 26 | 1045 | |
купить СИП-4-0,6/1 | 2х16 | 15 | 139 |
4х16 | 18 | 278 | |
2х25 | 17 | 196 | |
4х25 | 21 | 392 |
