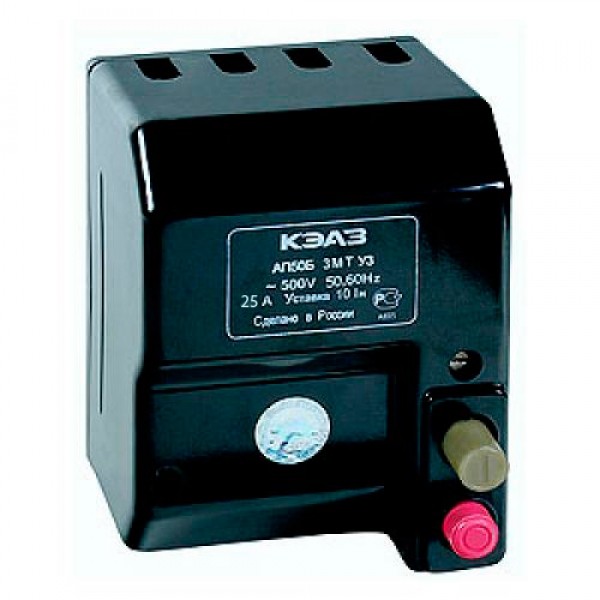

Выключатели автоматические АП-50Б

Автоматические выключатели серии АП 50 Б Купить

предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока,  до 500 В переменного тока частоты 50-60 Гц,  оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.

Эти аппараты могут защищать установку от перегруза и от токов короткого замыкания. В зависимости от назначения в него могут быть встроены различные расцепители:
 - электромагнитные (защита от токов КЗ);
 - тепловые (защита от перегруза);
 - комбинированные (защита от токов КЗ и перегруза).

 Основными элементами автомата являются контактная система, система дугогашения, привод, и расцепители.
Автоматы с тепловыми и комбинированными расцепителями имеют обратно зависящую характеристику, это означает, что время, в течение которого они срабатывают, зависят от тока перегруза или короткого замыкания протекающего через автомат, чем больше ток, тем быстрее автомат отключает линию. Автоматический выключатель предназначен для редких оперативных включений, 3-5 переключения в час.

Автоматический выключатель серии АП50Б, условное обозначение:
 АП50Б - ХХХХ Х ХХХ.Х
 • АП50Б - серия;
 • ХХХХ - максимальные расцепители тока:
 -МТ- комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
 -М- электромагнитный максимальный расцепитель тока;
 -Т- тепловой максимальный расцепитель тока;
 -Х- дополнительный расцепитель:
 -Н- минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного тока частотой 50 Гц);
 -Д- независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока частотой 50 - 60 Гц);
 -О- максимальный расцепитель тока в нулевом проводе;

 • ХХХ- климатическое исполнение (У, ХЛ, Т) и категория размещения (2, 3, 5):
 -УЗ, ТЗ, ХЛ5- без оболочки;
 -У2, Т2, ХЛ5- в дополнительной металлической оболочке степени защиты IP54;

 • Х - условное обозначение выключателя в зависимости от номинального тока главных цепей выключателя:
 -1- (1,6; 2,5; 4 А);
 -2- (6,3; 10; 16 А);
 -3- (25; 40; 50; 63 А).

Технические характеристики:

Степень защиты IP20
Крепление: винт
Стандартная упаковка 1 шт
Сечение присоединяемого провода 2.5-6 кв мм
Число полюсов 2 или 3
Номинальный ток 63 А
Уставка электромагнитного расцепителя: стандарт 10Iн, по заказу 3,5н
Номинальное напряжение, В:
переменный ток 500, постоянный ток 220
Предельная коммутационная способность, kA 0,5-4,0
Допустимое отклонение от рабочего положения, градусов не более 5
Гарантийный срок эксплуатации, лет 2
Габаритные размеры (LxBxH) мм
двухполюсный 81х138х108
трехполюсный 103х138х108

Структура условного обозначения выключателей
