Кабель КГН

  кгнРасшифровка кабеля КГН:

    К - Кабель
    Г - Гибкий
 Н - Наиритовая резина (внешняя изоляция)

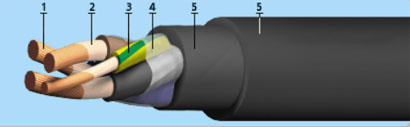

Элементы конструкции:

1. Токопроводящая жила скрученная из медных или медных лужёных проволок (класс 5);

2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э;

3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков, маркировка жил: • цифровая: 1, 2, 3, 4,5, жила заземления - 0, • цветовая: голубой, черный, коричневый, жила заземления - зелёно-жёлтая;

4. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э

5. Оболочка из маслостойкой резины не распространяющей горение типа РШН-1 на основе полихлоропрена.

Область применения:

Силовые гибкие кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В.

Кабели предназначены для эксплуатации на суше, реках и озёрах в макроклиматических районах с умеренным климатом:

в закрытых помещениях с естественной вентиляцией при отсутствии воздействия атмосферных осадков и солнечного излучения, а также в помещениях с повышенной влажностью воздуха (в том числе  шахтах,  подвалах,  судовых и корабельных помещениях),  в которых возможно  длительное наличие или частая конденсация влаги на стенах и потолке;

Устойчивы к воздействию смазочных масел, а также дезинфицирующих и агрессивных веществ, употребляемых в сельском хозяйстве. Не распространяют горение.

Срок  службы  – 2,5 года.

Технические характеристики

Гарантийный срок эксплуатации [месяц]

6

Длительно допустимая температура на жиле, не более [°C]

75

Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]

2.5

Номинальное переменное напряжение частотой 50 Гц [кВ]

0.66

Номинальное постоянное напряжение [кВ]

1

Радиус изгиба кабелей [наружных диаметров]

8

Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н]

19.6

Температура окружающей среды, верхний предел [°C]

+50

Температура окружающей среды, нижний предел [°C]

-30

Электрическое сопротивление изоляции, не менее [МОм*км]

50



  N Количество Масса Наружный
и сечение кабеля, диаметр,
жил, шт х кв.мм кг/км мм
1 купить КГН 1x2,5  80  6,7
2 купить КГН 1x4,0  110
3 купить КГН 1x6,0  150
4 купить КГН 1x10  230  11,1
5 купить КГН 1x16  310  12,4
6 купить КГН 1x25  450  14,6
7 купить КГН 1x35  590  16,4
8 купить КГН 1x50  820  19
9 купить КГН 1x70  1090  21,5
10 купить КГН 1x95  1400  24,3
11 купить КГН 1x120  1730  27,7
12 купить КГН 2x0,75  90  8,2
13 купить КГН 2x1,0  100  8,5
14 купить КГН 2x1,5  130  9,4
15 купить КГН 2x2,5  190  11,2
16 купить КГН 2x4,0  280  13,5
17 купить КГН 2x6,0  380  15,5
18 купить КГН 2x10  680  21,1
19 купить КГН 2x16  920  23,7
20 купить КГН 2x25  1340  28,4
21 купить КГН 2x35  1680  31,2
22 купить КГН 2x50  2450  38
23 купить КГН 2x70  3170  42,2
24 купить КГН 2x95  4040  47,4
25 купить КГН 2x120  4800  50,7
26 купить КГН 2x0,75+1x0,75  110  8,9
27 купить КГН 2x1,0+1x1,0  125  9,1
28 купить КГН 2x1,5+1x1,5  160  10,1
29 купить КГН 2x2,5+1x1,5  220  11,8
30 купить КГН 2x4,0+1x2,5  310  13,9
31 купить КГН 2x6,0+1x4,0  440  16,3
32 купить КГН 2x10+1x6,0  740  21
33 купить КГН 2x16+1x6,0  1070  25
34 купить КГН 2x25+1x10  1550  30
35 купить КГН 2x35+1x10  1890  32,4
36 купить КГН 2x50+1x16  2600  37,9
37 купить КГН 2x70+1x25  3400  42,7
38 купить КГН 2x95+1x35  4500  48,6
39 купить КГН 2x120+1x35  5880  54,4
40 купить КГН 3x0,75  110  8,9
41 купить КГН 3x1,0  120  9,1
42 купить КГН 3x1,5  160  10,1
43 купить КГН 3x2,5  230  12
44 купить КГН 3x4,0  350  14,5
45 купить КГН 3x6,0  460  16,6
46 купить КГН 3x10  840  22,3
47 купить КГН 3x16  1130  25,4
48 купить КГН 3x25  1660  30,4
49 купить КГН 3x35  2150  34
50 купить КГН 3x50  2970  39,5
51 купить КГН 3x70  3930  44,7
52 купить КГН 3x95  5100  50,9
53 купить КГН 3x120  6150  54,4
54 купить КГН 3x0,75+1x0,75  140  9,9
55 купить КГН 3x1,0+1x1,0  160  10,1
56 купить КГН 3x1,5+1x1,5  200  11,1
57 купить КГН 3x2,5+1x1,5  280  13,2
58 купить КГН 3x4,0+1x2,5  400  15,5
59 купить КГН 3x6,0+1x4,0  560  18
60 купить КГН 3x10+1x6,0  950  23,5
61 купить КГН 3x16+1x6,0  1300  27,6
62 купить КГН 3x25+1x10  1950  33,1
63 купить КГН 3x35+1x10  2400  36,5
64 купить КГН 3x50+1x16  3400  42,4
65 купить КГН 3x70+1x25  4500  47,7
66 купить КГН 3x95+1x35  5890  54,5
67 купить КГН 3x120+1x35  7550  60,9
68 купить КГН 4x1,0  160  10,1
69 купить КГН 4x1,5  200  11,1
70 купить КГН 4x2,5  290  13,3
71 купить КГН 4x4,0  420  16
72 купить КГН 4x6,0  590  18,5
73 купить КГН 4x10  1000  24,4
74 купить КГН 4x16  1400  27,8
75 купить КГН 4x25  2100  33,7
76 купить КГН 4x35  2730  37,7
77 купить КГН 4x50  3700  43,8
78 купить КГН 4x70  5000  49,7
79 купить КГН 4x95  6500  56,6
80 купить КГН 5x1,0  190  11,1
81 купить КГН 5x1,5  240  12,2
82 купить КГН 5x2,5  350  14,6
83 купить КГН 5x4,0  530  17,8
84 купить КГН 5x6,0  720  20,2
85 купить КГН 5x10  1250  26,8
86 купить КГН 5x16  1700  30,9
87 купить КГН 5x25  2600  37,4
88 купить КГН 3x2,5+2x1,5  340  14,2
89 купить КГН 3x4,0+2x2,5  500  17,2
90 купить КГН 3x6,0+2x4,0  710  20,3
91 купить КГН 3x10+2x6,0  1100  25,5
92 купить КГН 3x16+2x6,0  1600  29,8
93 купить КГН 3x25+2x10  2300  35,9
94 купить КГН 3x35+2x10  3000  40,3
95 купить КГН 3x50+2x10  4000  43,5
96 купить КГН 3x70+2x10  4520  45,1
