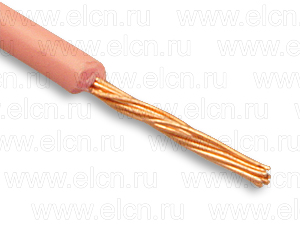

Провод ПГВА
НАЗНАЧЕНИЕ
Для соединения автотракторного электрооборудования и приборов с номинальным напряжением до 48 В постоянного тока.
Вид климатического исполнения для всех марок - У, Т.
Для ПГВА - У, Т, ХЛ, категория размещения 1,2 по ГОСТ 15150.
Диапазон рабочихтемператур - от минус 40° С до плюс 70° С (ПГВА, ПГВАМ) и от минус 40°С до плюс 105° С (ПВА, ПВАМ), в условиях холодного климата (ХЛ) от минус 60°С до плюс 70° С.
| № | Наименование_продукции | Сечение | Кол. жил | Бухта |
| 1 | купить ПГВА 0,5 | 0,5 | 1 | 100 |
| 2 | купить ПГВА 0,75 | 0,75 | 1 | 100 |
| 3 | купить ПГВА 1,0 | 1 | 1 | 100 |
| 4 | купить ПГВА 1,5 | 1,5 | 1 | 100 |
| 5 | купить ПГВА 2,5 | 2,5 | 1 | 100 |
| 6 | купить ПГВА 4,0 | 4 | 1 | 100 |
| 7 | купить ПГВА 6,0 | 6 | 1 | 100 |
| 8 | купить ПГВА 10,0 | 10 | 1 | 100 |
| 9 | купить ПГВА 16,0 | 16 | 1 | 100 |
| 10 | купить ПГВА 25,0 | 25 | 1 | 100 |
| 11 | купить ПГВА 35,0 | 35 | 1 | 100 |
| 12 | купить ПГВА 50,0 | 50 | 1 | 100 |
| 13 | купить ПГВА 70,0 | 70 | 1 | 100 |
| 14 | купить ПГВА 95,0 | 95 | 1 | 100 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Строительная длина сечением до 25 мм2 - не менее 100 м, сечением 35-70 ми2 - 50 м, короткомеры данной не менее 10 м в количестве не более 5% от партии
• Монтажные и эксплуатационные изгибы с радиусом изгиба не менее 10 максимальных диаметров провода допустимы при температура не ниже минус 60°С для исполнения ХА, для остальных марок - минус 30°С
• Провода не распространяют горение при одиночной прокладке, стойки к растрескиванию, к воздействию дизельного топлива, масла и бензина, к продавливанию, к монтажным и эксплуатационным изгибам, провода в исполнении Т стойки к плесневым грибам
• Минимальная наработка проводов при 105°С - 5000 ч (ПГВА, ПВАМ), 90°С - 5000 ч для проводов остальных марок при 70°С - 20 ООО ч
• Срок службы проводов -10 лет
• Гарантийный срок эксплуатации - 3 года
КОНСТРУКЦИЯ
Провода имеют сплошную или комбинированную расцветку в виде параллельных полос двух цветов, основной и вспомогательный цвета изоляции должны быть: белый (натуральный), желтый, оранжевый, красный (бордо), розовый, синий (голубой), зеленый, коричневый, серый, черный, фиолетовый. Марки ПВАМ и ПГВАМ имеют тонкостенную изоляцию и жилу пучковой скрутки.
Токопроводящая жила — Медная мягкая проволока
Изоляция — Поливинилхлоридный пластикат
Как обозначается провод ПГВА
- Буква «П» означает – провод.
- Следующая буква – «Г», означающая его гибкие свойства. Это значит, что при укладке допускается незначительный радиус изгиба. Из всех существующих классов гибкости этот автотракторный проводник изготавливается по 3-му классу.
- Буква «В» указывает на материал внешней изоляционной оболочки – поливинилхлорид, сокращенно ПВХ оболочка.
- В конце обозначения находится буква «А», которая обозначает автотракторное предназначение изделия.
- После букв стоят цифры, указывающие площадь сечения токоведущей жилы. Количество жил не указывается, так как во всех исполнениях присутствует только одна жила.
