Какой кабель прокладывать на улице?



О выборе кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Мы собрали рекомендации по выбору кабелей для использования на улице.



Какой кабель выбрать для прокладки на улице.







Прокладка кабеля по улице


Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.

2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.

3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. Ведь этот процесс происходит постепенно. В результате изоляция трескается и со временем могут происходить утечки, срабатывания УЗО, КЗ на линии, и что самое опасное – поражение электрическим током при касании линии.

Важно:

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее (выше), чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.



Выбираем кабель для улицы

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице предлагаю рассмотреть варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт – это продукция под марками: СИП, АВВГ, ВВГ, АВББШВ, ВБбШв.





Прокладка кабеля по воздуху

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»



Какой кабель прокладывать на улице

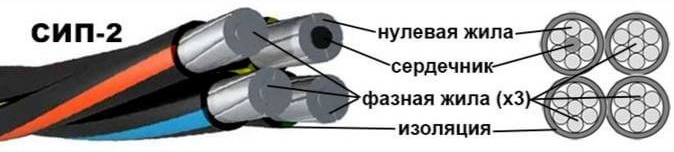

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Далее кабель АВВГнг-LS, ВВГнг-ls прокладывают в гофрированной или пластиковой трубе по фасаду до места через которое его заводят в дом.



Какой кабель прокладывать на улице



Кроме этого варианта для воздушного ввода реже используют кабель типа ВВСГ. Это кабель в двойной изоляции из ПВХ, а буква «С» в маркировке говорит о наличии стального несущего троса.



Какой кабель прокладывать на улице









Прокладка по фасаду здания или между зданиями



Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.



Какой кабель прокладывать по зданию



Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что если в кабеле нет несущей жилы, такой как в СИП или ВВСГ, значит при прокладке на улице между зданиями его нужно закрепить на стальном тросе.

Какой кабель прокладывать между зданиями



Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Отсупление:

На форумах ведутся дискуссии о том, можно ли прокладывать ВВГ под открытым небом, ведь технические характеристики вроде бы и позволяют это делать. Чтобы не проверять на себе – последуйте совету и используйте гофротрубу.

Но к гофре те же требования – она должна быть устойчива к холоду и ультрафиолету. Отлично подойдёт металлорукав или как её ещё называют металлическую гофру, а также полиамидная гофрированная труба предназначена для открытой прокладке вне помещений, то есть на улице.

 Какой кабель прокладывать между зданиями

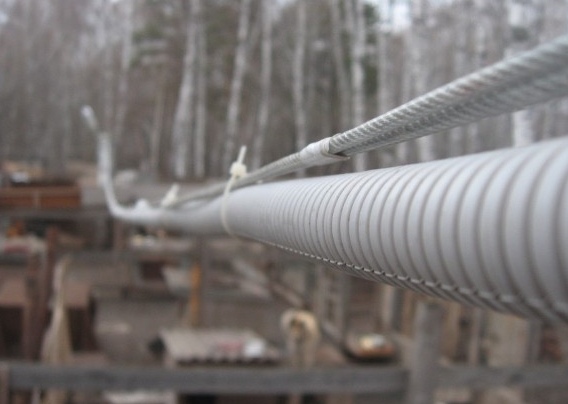

А на рисунке ниже вы видите сравнение гофротруб двух типов. Обратите внимание светлая – это ПВХ-гофра и она вся в дырках. Это последствие эксплуатации на улице в морозе и под ультрафиолетом.



Какой кабель прокладывать между зданиями







Прокладка кабеля в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

  1. Нет ультрафиолета.
  2. Защищены от низких температур и ветра.
  3. Не портят внешний вид участка.
  4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

  1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
  2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
  3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
  4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Поэтому кабель, прокладываемый в почве должен быть защищён от механических воздействий. Решить это условие можно двумя вариантами:

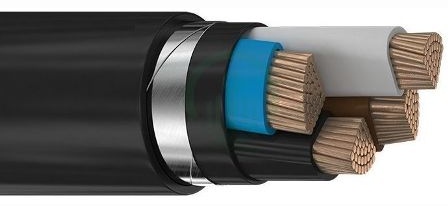

  1. Использовать кабель АВББШВ или ВБбШв – это кабель с алюминиевыми и медными жилами в бронированной оболочке из стальных лент.



Какой кабель прокладывать в земле





2. Прокладывать обычный кабель в трубе.

Прокладывают кабели на глубине примерно 0.7 метра, на расстоянии 0.6 метра от фундамента дома, а если кабелей несколько, то расстояние между ними должно быть не меньше 10 см. При пересечении кабелей расстояние между ними должно быть не меньше 15 см.

У первого варианта нет весомых недостатков, кроме стоимости такого кабеля, да и могут возникнуть проблемы с его покупкой – он просто не везде есть. При прокладке учтите, что кабель не должен лежат натянутым. Проложите его извилистой линией.

Второй вариант – прокладка в трубе, часто используется как при монтаже сетей связи, электричества и других коммуникаций.

Для прокладки кабеля в земле используют трубы ПНД. Это полиэтиленовые трубы обычно чёрного цвета.



Какой кабель прокладывать в земле

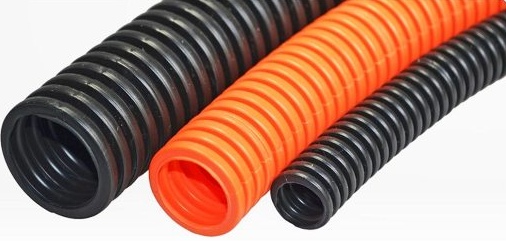

Или ПНД-гофрошланг



Какой кабель прокладывать в земле

Концы труб при этом герметизируют.





Заключение

Итак, для прокладки кабеля на улице нужно использовать кабеля марки АВВГ, ВВГ, АВВГнг, ВВГнг, АВВГнг-LS, ВВГнг-Ls  или АВББШВ, ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или трубы гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.
